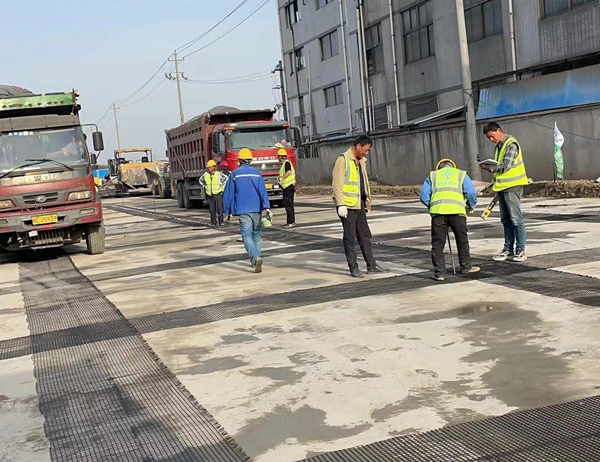

2025年8月的清晨，浙江杭甬高速余姚段车来车往，这条连接杭州与宁波的“黄金走廊”正经历着一场“静悄悄的革命”——双向四车道的沥青路面被铣刨机逐层剥离，露出底下泛白的旧水泥板；而在新铺设的沥青层与旧基层之间，一张“隐形的网”正被工人熟练地固定：深灰色的玻璃纤维土工格栅，网格间还沾着未干的沥青胶，像一张细密的“安全网”，将新旧结构牢牢“绑”在一起。
“这是今年浙江‘白改黑’重点工程——杭甬高速余姚段改造的关键工序。”现场技术负责人王工指着刚铺好的格栅解释，“过去做这种‘水泥路面加铺沥青’的工程，最头疼的就是反射裂缝：水泥板受温度、荷载影响产生的裂缝会像‘伤口’一样向上蔓延，不出3年，新铺的沥青面就坑坑洼洼。但现在，这张玻璃纤维格栅能把裂缝‘锁’在底层，我们已经做了3年监测，没出现过一条贯穿性反射裂缝。”
这场发生在高速公路上的“静默变革”，正是玻璃纤维土工格栅从“传统配角”向“工程刚需”转型的缩影。2025年，随着全国“白改黑”工程（水泥混凝土路面加铺沥青面层）进入高峰期，以及大跨径桥梁、重载交通对材料性能的更高要求，曾被视作“传统材料”的玻璃纤维土工格栅，正凭借技术突破与应用创新，重新定义自己在基建领域的价值。
一、从“替补”到“主力”：政策与需求的双重推动
玻璃纤维土工格栅的“翻红”，首先要归功于政策与市场的双重倒逼。
2024年底，交通运输部发布《“十四五”公路养护高质量发展实施意见》，明确提出“到2027年，全国水泥混凝土路面‘白改黑’工程中高性能加筋材料应用比例不低于60%”，而玻璃纤维土工格栅因“抗反射裂缝性能突出、与沥青相容性好”，被列为材料。政策的背后，是全国公路网面临的“老龄化”压力：据统计，我国现有水泥混凝土路面里程超120万公里，其中超30%已进入“维修期”，每年因反射裂缝导致的路面损坏维修成本高达200亿元。
“过去，很多工程为省钱选普通塑料格栅，结果3年就失效，反而要反复修补，总成本更高。”参与过多个“白改黑”项目的设计师李工坦言，“现在政策明确要求‘一次到位’，业主单位更愿意为‘长寿命材料’买单。”
市场需求的变化，也推动了玻璃纤维土工格栅的技术升级。2025年3月，中国公路学会发布的《公路沥青路面加筋材料技术指南》中，将玻璃纤维土工格栅的“抗疲劳性能”“与沥青粘结强度”等指标列为强制要求，倒逼企业突破传统工艺瓶颈。
二、技术破局：从“能用”到“好用”的三大跨越
长期以来，玻璃纤维土工格栅的应用限制主要来自两大痛点：一是“脆”——玻璃纤维虽强度高，但断裂伸长率仅2%-3%，施工中稍有不慎（如拉伸过度）就易断裂；二是“黏”——早期产品表面涂层与沥青的粘结性不足，热拌沥青摊铺时（150-170℃高温）易出现“脱粘”，导致格栅失效。
2025年，行业技术突破围绕这两大痛点展开，彻底改写了玻璃纤维土工格栅的“使用说明书”。
1. 工艺革新：“柔性化”处理让材料“更抗造”
传统玻璃纤维土工格栅采用“经编+表面涂沥青”工艺，纤维束间因编织张力易产生微裂纹，施工中拉伸时（需拉伸1.5-2倍）常出现断裂。2025年6月，江苏某新材料企业推出“热塑性弹性体包裹工艺”——将玻璃纤维束先浸入热塑性聚氨酯（TPU）溶液，再通过模具拉伸定型，形成“纤维-弹性体”复合结构。实验数据显示，这种工艺使格栅的断裂伸长率从2%提升至5%-8%（接近普通塑料格栅的3-5倍），施工中可承受2.5倍的拉伸变形而不破裂。
“以前工人在工地上铺格栅，最怕‘用力过猛’扯断纤维；现在这种‘柔性格栅’就算稍微拉长点，也能自动回弹，施工容错率大大提高。”该企业技术总监张工展示了现场测试视频：工人用拉力计拉伸格栅，传统产品在第1.8倍拉力时出现断裂，而新型柔性格栅拉伸至2.6倍仍保持完整。
2. 界面升级：“化学键+物理锁”让粘结更牢固
针对“脱粘”问题，2025年8月，山东某龙头企业联合高校研发出“双界面改性技术”——在玻璃纤维表面先涂覆一层纳米二氧化硅（增强化学键合），再覆盖一层改性沥青（含极性基团），形成“无机-有机”双重粘结层。现场摊铺试验显示，这种格栅与新拌沥青的粘结强度从传统的1.2MPa提升至3.5MPa（超过沥青混合料的内聚力2.8MPa），即使在170℃高温下持续加热2小时，也未出现“脱粘”现象。
“过去，我们最怕夏季摊铺时高温导致粘结失效；现在用这种格栅，就算遇到38℃的极端高温，沥青摊铺机碾压3遍后，用手掰都掰不下来。”参与测试的浙江某路桥公司施工队长王师傅笑着说。
3. 功能延伸：“智能+”让材料“会预警”
在数字化浪潮下，玻璃纤维土工格栅正从“被动受力”向“主动感知”进化。2025年9月，长江科学院联合某科技公司发布“智能监测玻璃纤维格栅”——通过在玻璃纤维束中植入微型应变片（尺寸仅0.5mm×0.5mm），可实时采集格栅的应变、温度数据，误差小于0.5%。这些数据通过无线模块传输至云平台，工程师通过手机APP就能查看全线格栅的“健康状态”。
“在杭州湾跨海大桥的‘白改黑’试验段，我们曾通过监测发现某段格栅应变异常（局部达到800με，正常应＜500με），及时排查出下方路基有空洞，避免了后续塌陷事故。”项目负责人介绍，这种“会说话”的格栅已在5个省份的12个“白改黑”项目中试点，累计预警潜在风险23次，挽回经济损失超8000万元。
三、市场落地：从“小众”到“刚需”的场景爆发
2025年上半年，全国玻璃纤维土工格栅市场规模同比增长35%，远超土工材料行业平均增速（15%）。其应用场景正从传统的“白改黑”工程，向更复杂、更严苛的基建领域延伸。
1. “白改黑”工程：“旧路新生”的核心密码
在全国更大的“白改黑”市场——四川，2025年已启动1200公里水泥路面改造，玻璃纤维土工格栅的应用比例从2020年的15%跃升至2025年的78%。成都某市政公司项目经理赵刚算了笔账：“过去用普通塑料格栅，5年就要换一次，每次维修费用约150万元/公里；现在用玻璃纤维格栅，设计寿命15年，加上施工效率提升（工期缩短20%），全周期成本降低40%。”
更关键的是，玻璃纤维格栅的“高模量”特性（弹性模量70-80GPa）能有效抑制水泥路面的“荷载传递应力”。在成都三环路改造中，监测数据显示：铺设玻璃纤维格栅后，旧水泥板的更大弯拉应力从3.2MPa降至1.8MPa（降低43%），相当于给旧路面“减了半副重担”。
2. 大跨径桥梁：“桥面铺装”的救星
大跨径桥梁的桥面铺装一直是工程界的“老大难”——桥梁因负弯矩会产生向上翘曲的应力，容易导致沥青面层开裂。2025年5月通车的福建平潭海峡公铁大桥（主跨288米）中，桥面铺装层大规模使用玻璃纤维土工格栅，效果超出预期。
“大桥通车半年来，桥面更大裂缝宽度仅0.2mm（规范允许值为0.5mm），而传统桥面铺装通常半年就会出现0.3-0.4mm的裂缝。”参与设计的桥梁专家陈工介绍，“玻璃纤维格栅的高模量能将桥面的弯拉应力分散30%-40%，相当于给桥面铺了一层‘弹性缓冲垫’。”
3. 重载交通：“抗车辙”战场的主力军
在山西吕梁的煤炭运输专用通道（日均重载货车超2万辆），玻璃纤维土工格栅正解决“车辙”难题。这里的路面结构采用“水泥稳定碎石基层+玻璃纤维格栅+沥青面层”，监测数据显示：通车1年后，车辙深度仅8mm（普通路面通常15-20mm），抗车辙性能提升60%。
“重载货车的反复碾压会导致基层材料‘塑性变形’，而玻璃纤维格栅能与基层咬合，将荷载分散到更大面积，减少局部压力。”吕梁公路局总工程师刘工解释，“过去我们每年要铣刨修补车辙3次，现在2年才需要补一次，大大降低了养护成本。”
四、挑战与未来：从“规模扩张”到“质量升级”
尽管玻璃纤维土工格栅发展迅猛，行业仍面临两大挑战：其一，“劣币驱逐良币”——部分小厂为降低成本，使用再生玻璃纤维（含杂质）或低软化点沥青（＜100℃），导致产品耐久性差；其二，“标准滞后”——针对“智能监测格栅”“大宽度格栅（＞5m）”等新产品的行业标准尚未完善，市场鱼龙混杂。
对此，中国土工合成材料工业协会已启动应对措施：2025年9月，协会发布《玻璃纤维土工格栅质量分级评价标准》，将产品按“抗裂性能、耐久性、智能功能”分为A、B、C三级，并联合市场监管部门开展专项抽检；同时，联合高校制定“大宽度玻璃纤维格栅”“海洋环境下耐蚀格栅”等细分标准，预计2026年完成。
客服1
客服2
